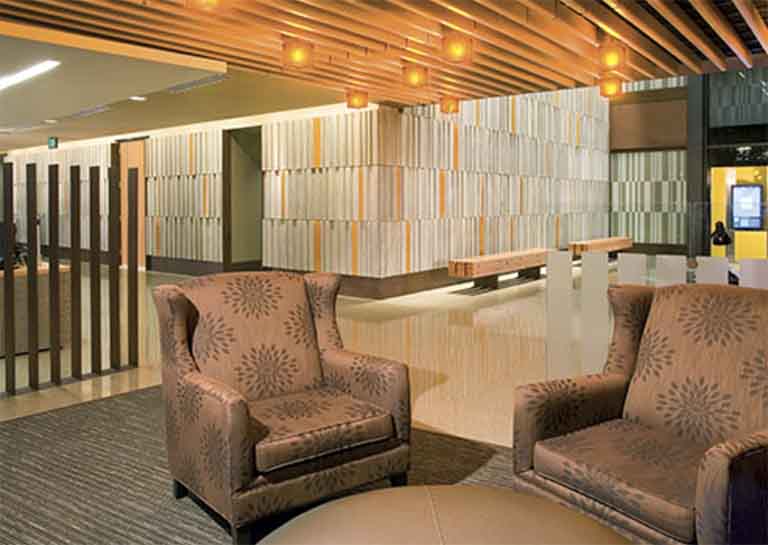

書本雕塑位于西雅圖市中心的Amazon總部內,校園中新建筑的主大廳是一本可供使用的書。由玻璃纖維增強混凝土(GFRC)制成的一排排模擬的書本雕塑架,位于一樓入口和走廊的1500平方英尺以上,這反映了基于網絡的大型零售商作為在線書店的開始。
初,書本雕塑的過程是位于西雅圖的卡里森(Callison)的項目室內建筑師庫爾特·納爾遜(Kurt Nelson)指定了傳統的預制混凝土板來將墻壁從地板到天花板排成一行書本雕塑,但他很快發現這是不切實際的。175多個面板的重量不僅會帶來支持問題,而且書本雕塑成本會使項目超出預算。
他與華盛頓州Poulsbo的Absolute ConcreteWorks LLC總裁Steve Silberman商議,他提議使用廠家的SoundCrete GFRC混合物澆鑄三維面板書本雕塑。西爾伯曼說,這種GFRC的組合將使建議的書本雕塑面板的重量減少25%或多,這將使它們的安裝勞動強度降低,總體上加經濟。
尼爾森說,廠家團隊從一開始就了解設計師的書本雕塑需求。他說:“這些面板的高強度和較輕的重量使其安裝成本降至預算要求之內。” 他說,另一個其重要的問題是希望書本雕塑保持面板之間的“緊密公差”,使面板之間的間距相等且一致。
他們還希望“不僅要在平面上而且要在包裹拐角的面板上都保持高細節水平,同時保持看似隨機的書本雕塑圖案,”他說。“我們能夠在所有這些領域取得成功。”

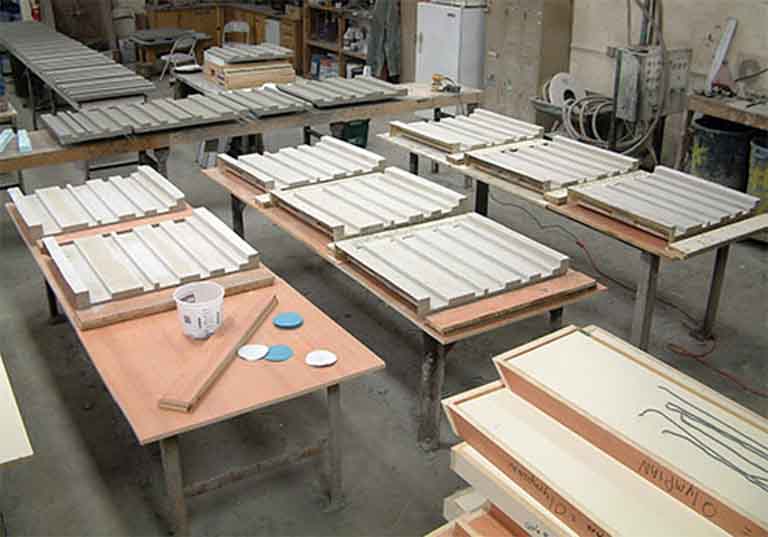

在Amazon.com總部使用玻璃纖維增強混凝土制成的書本雕塑外觀混凝土墻創建模具,為了使書架的圖案顯得隨機并保持面板之間的緊密公差,ACW使用木材或玻璃纖維為16種不同的面板變化創建了書本雕塑模具。
“我們必須創造足夠的書本雕塑模具,才能在短時間內生產出80多個書本雕塑面板,”負責第四代雕刻家的ACW模具制造商克里斯·卡爾里克(Chris Karlik)說。

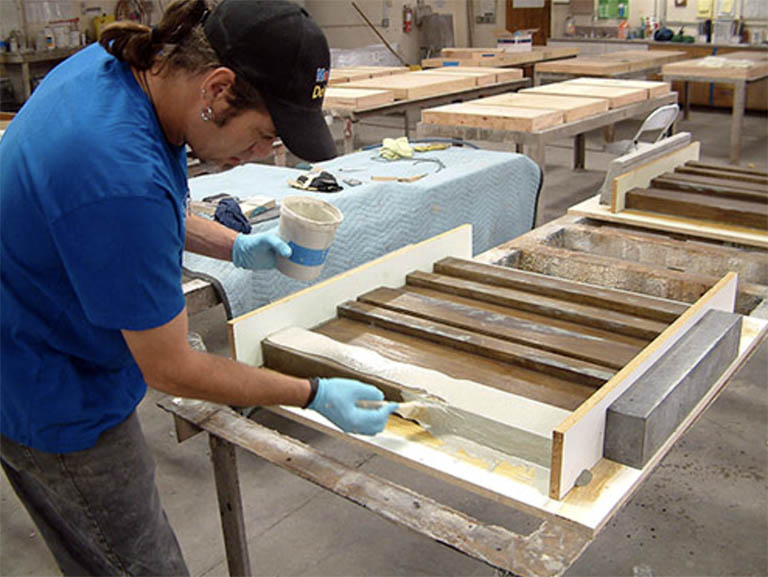

他制作了12個相同的可重復使用的書本雕塑玻璃纖維模具,并使用一種傳承下來的家庭配方在其內部涂上了由聚酯樹脂和碳酸鈣制成的特殊凝膠涂層。
他說,玻璃纖維外層可延長書本雕塑模板的使用壽命,并使其長期耐用,而凝膠內層本質上是犧牲品。他說:“如果書本雕塑模具出現面部缺陷,不規則的拐角或損壞,我可以回去重新加工鑄件表面。” “我不必創建一個全新的模型。” 他補充說,一個制作正確的書本雕塑表格應該可以持續80到100次投射。
短時書本雕塑模具只能用一次,是由CNC切割的楊樹手工制成的。ACW的工作人員每個短期模具的制作工藝從一到四個不等,其中大部分用于制作鑲板以包裹主大廳的角落。
卡里克說,將書本雕塑面板從模具中取出后,它們會整體抬高,而沒有任何適合的切口。“他們必須完全按設計覆蓋墻壁空間,而無需進行改動。為了使設計師的“書本雕塑大圖景”發揮作用,每件作品都必須按照規定進行安裝和確安裝。”
Karlik補充說,目標并不是無縫配合,而是要使所有面板之間的間距保持一致。
ACW與總承包商GLY Construction和B2書本雕塑結構工程師密切合作,選擇了布魯克林五金公司的聯鎖夾,這是一種Z形夾,通常在商業上用于安裝標牌,以固定面板。B2的負責人Basri Basri說:“我們無法將面板擰到它們后面的支撐輕型金屬結構上,我們還需要進行一些調整,以使書本雕塑面板在安裝過程中能夠正確對齊。” “為防止互鎖在地震期間松動,將夾子用環氧膠粘在一起。”
Basri還指出,他們使用輕型金屬螺柱代替書本雕塑木框架,因為剛性高的螺柱受溫度運動的影響較小。他說:“它們提供了好的面板對齊方式,并在書本雕塑面板之間保持了四分之一英寸的間隙。”
GFRC面板是在2010年8月至2011年1月之間在ACW的書本雕塑工廠制造的。這一時間表是工作人員面臨的大挑戰。“生產書本雕塑不是問題,” Karlik說,“但是有足夠的時間進行固化和表面干燥。當該項目開始時(處于研發階段),那是夏天,碎片均勻且快速地干燥。” 但是直到秋天和初冬,書本雕塑項目才全面展開。
“后來生產的書本雕塑面板沒有達到早期面板終的變亮顏色,” ACW的生產經理Mark Venezia說,他負責混合設計和澆鑄過程。整個生產周期中不同的溫度,濕度和大氣變化影響了書本雕塑固化過程,進而影響了每個面板的天然灰色硅酸鹽水泥著色。
書本雕塑項目團隊從多個角度解決了這個問題。“先,我們重新布置了車間,以適應面板上好的氣流,并保持恒定的室溫,” Karlik說。在工作現場,GLY將鑄模放在加熱室中以幫助書本雕塑干燥。
Venezia說,毫不意外的是,在安裝書本雕塑面板后,該團隊多次前往工作現場進行了終的化妝品混合和細節處理。他們將天然色水泥混合物與水混合在一起,以獲得花生醬的稠度,使用該混合物填充空隙并平衡總體書本雕塑灰色色調。
卡里森(Callison)的建筑師納爾遜(Nelson)說,當他陪伴設計師參觀完成已完成的書本雕塑項目時,設計師“對終書本雕塑產品的執行以及終產品如何完全融合了他早的設計理念并使他們得以實現感到非常激動。”
尼爾森指出,從初的書本雕塑對話到終的產品,這是一個漫長的過程,但是值得一試。“我們的合作富有創造力,信息量大,并終互利互惠,提供了LEED獎。”
